Información Básica.
No. de Modelo.
D71X-16P
Temperatura De Trabajo
Temperatura Normal (-40°C<T<120°C)
Material de los Seal Superficie
Sellado Suave
Cuerpo de válvula
Fundición
Aplicación
Industria, Industria de Agua, Familia
asiento
EPDM, Rubber, PTFE, Teflon Tec.
cuerpo
SS304, SS316, Ss304lmss316L
tamaño
dn40-dn1000
conexión
oblea
Paquete de Transporte
Plywood Case
Especificación
GB ANSI JIS
Marca Comercial
AKS
Origen
China
Código del HS
8481804090
Capacidad de Producción
15000 Sets Per Month
Descripción de Producto
| Dimensiones de la conexión principal PN1,0/1,6MPa | ||||||||||||||
| NominalDiameter | Valor estándar | Valor de referencia | ||||||||||||
| DN (mm) | NPS (pulgadas) | L | D | D1 | D2 | f | b | Z-φd | SÍ | H | Peso (kg) | |||
| PN1,0MPa | ||||||||||||||
| 40 | 11/2 | 33 | 145 | 110 | 85 | 2 | 18 | 4-18 | 160 | 140 | 3 | |||
| 50 | 2 | 43 | 160 | 125 | 100 | 3 | 20 | 4-18 | 200 | 145 | 4 | |||
| 65 | 21/2 | 46 | 180 | 145 | 120 | 3 | 20 | 4-18 | 250 | 155 | 9 | |||
| 80 | 3 | 46 | 195 | 160 | 135 | 3 | 22 | 4/8-18 | 250 | 165 | 8 | |||
| 100 | 4 | 52 | 215 | 180 | 155 | 3 | 22 | 8-18 | 250 | 180 | 12 | |||
| 125 | 5 | 56 | 245 | 210 | 185 | 3 | 24 | 8-18 | 300 | 203 | 18 | |||
| 150 | 9 | 56 | 280 | 240 | 210 | 3 | 24 | 8-23 | 300 | 225 | 28 | |||
| 200 | 8 | 09 | 335 | 295 | 265 | 3 | 26 | 8-23 | 200* | 275 | 56 | |||
| 250 | 10 | 68 | 390 | 350 | 320 | 3 | 28 | 12-23 | 200* | 315 | 72 | |||
| 300 | 12 | 78 | 440 | 400 | 368 | 4 | 28 | 12-23 | 240* | 348 | 88 | |||
| 350 | 14 | 78 | 500 | 460 | 428 | 4 | 30 | 16-23 | 240* | 415 | 120 | |||
| 400 | 16 | 102 | 565 | 515 | 482 | 4 | 32 | 16-25 | 280* | 460 | 145 | |||
| 450 | 18 | 114 | 615 | 565 | 532 | 4 | 32 | 20-25 | 280* | 500 | 165 | |||
| 500 | 20 | 127 | 670 | 620 | 585 | 4 | 34 | 20-25 | 320* | 530 | 195 | |||
| 009 | 24 | 154 | 780 | 725 | 685 | 5 | 36 | 20-30 | 320* | 610 | 268 | |||
| 700 | 28 | 165 | 895 | 840 | 800 | 5 | 40 | 20-30 | 360* | 675 | 320 | |||
| 800 | 32 | 190 | 1010 | 950 | 905 | 5 | 44 | 24-34 | 360* | 805 | 395 | |||
| 8 | 36 | 203 | 1110 | 1050 | 1005 | 5 | 46 | 28-34 | 380* | 995 | 450 | |||
| 1000 | 40 | 216 | 1220 | 1160 | 1115 | 5 | 50 | 28-34 | 400* | 1170 | 680 | |||
| 1200 | 48 | 254 | 1450 | 1380 | 1325 | 5 | 56 | 32-41 | 400* | 1295 | 825 | |||
| PN1,6MPa | ||||||||||||||
| 40 | 11/2 | 33 | 145 | 110 | 85 | 3 | 18 | 4-18 | 200 | 145 | 4 | |||
| 50 | 2 | 43 | 160 | 125 | 100 | 3 | 20 | 4-18 | 250 | 150 | 5 | |||
| 65 | 21/2 | 46 | 180 | 145 | 120 | 3 | 20 | 4-18 | 250 | 160 | 7 | |||
| 80 | 3 | 46 | 195 | 160 | 135 | 3 | 22 | 8-18 | 250 | 170 | 10 | |||
| 100 | 4 | 52 | 215 | 180 | 155 | 3 | 24 | 8-18 | 300 | 185 | 14 | |||
| 125 | 5 | 56 | 245 | 210 | 185 | 3 | 26 | 8-18 | 300 | 210 | 22 | |||
| 150 | 9 | 56 | 280 | 240 | 210 | 3 | 28 | 8-23 | 200* | 230 | 32 | |||
| 200 | 8 | 09 | 335 | 295 | 265 | 3 | 30 | 12-23 | 200* | 285 | 99 | |||
| 250 | 10 | 68 | 405 | 355 | 320 | 3 | 32 | 12-25 | 240* | 325 | 80 | |||
| 300 | 12 | 78 | 460 | 410 | 375 | 4 | 34 | 12-25 | 240* | 360 | 94 | |||
| 350 | 14 | 78 | 520 | 470 | 435 | 4 | 38 | 16-25 | 280* | 430 | 125 | |||
| 400 | 16 | 102 | 580 | 525 | 485 | 4 | 40 | 16-30 | 280* | 475 | 150 | |||
| 450 | 18 | 114 | 640 | 585 | 545 | 4 | 44 | 20-30 | 320* | 525 | 172 | |||
| 500 | 20 | 127 | 705 | 650 | 608 | 4 | 46 | 20-34 | 320* | 565 | 225 | |||
| 009 | 24 | 154 | 840 | 770 | 718 | 5 | 54 | 20-41 | 360* | 620 | 290 | |||
| 700 | 28 | 165 | 910 | 840 | 788 | 5 | 54 | 24-41 | 360* | 686 | 330 | |||
| 800 | 32 | 190 | 1020 | 950 | 898 | 5 | 54 | 24-41 | 380* | 815 | 425 | |||
| 006 | 36 | 203 | 1120 | 1050 | 998 | 5 | 54 | 28-41 | 400* | 1010 | 495 | |||
| 1000 | 40 | 216 | 1255 | 1170 | 1110 | 5 | 09 | 28-48 | 400* | 1185 | 710 | |||
| Tamaño de brida D,D2,Z Phi D,F,b el valor está conectado con la brida de la válvula de mariposa tamaño estándar, el código de tamaño de croquis es sólo una cara. PN1,0MPa,DN80 número de tamaño de brida de orificio JB78 Z=4,otro estándar Z=8 | ||||||||||||||

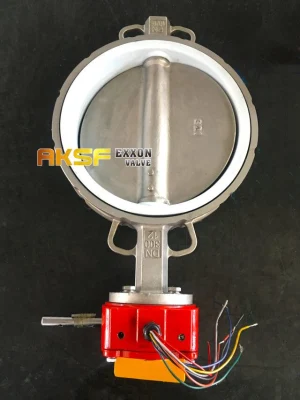

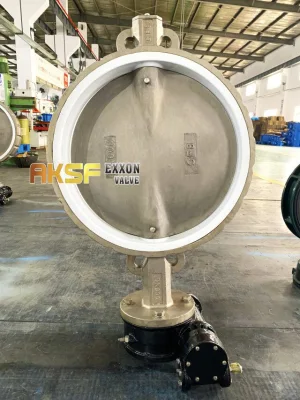

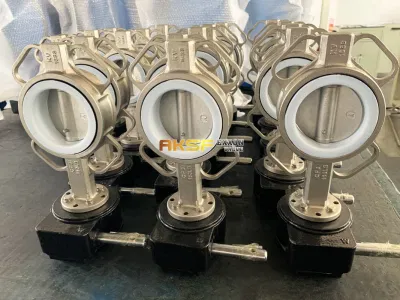

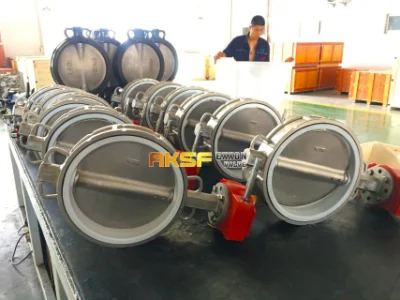

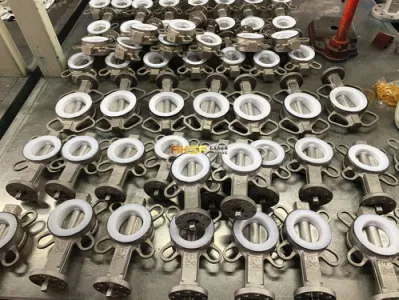

Nombre del producto: Válvula de mariposa revestida de teflón de acero inoxidable
Fabricante: Aikesen
Descripción:
Estilo: Oblea
Rango de tamaños: DN 50 hasta e incluido DN 600
Clases de presión: DIN PN 6, 10, 16, 25/ANSI clase 150
Materiales de revestimiento: PTFE
Materiales del cuerpo: Acero inoxidable
Materiales del disco: Acero inoxidable
Presión de trabajo: Vacío a 25 barg
Temperatura de trabajo: -20 a +200° C.
Operación: Palanca manual
La válvula de mariposa tiene un disco que gira en el pasillo. Esta válvula dispone de una función de desconexión, con control de flujo, y una palanca que solo necesita girar 90 grados.
Aikesen ofrece principalmente válvulas de mariposa asentadas y AWWA resistentes. Las válvulas tienen un tamaño de 2" a 48", y las vías de conexión pueden ser de tipo oblea con o semi-Lugged, estilo de brida doble, estilo de brida simple, etc. el rango de presiones de trabajo puede ser de 150 a 250 PSIG. Los materiales del cuerpo pueden ser hierro fundido, hierro dúctil, acero inoxidable, WCB, etc, Y los materiales de dis pueden ser hierro dúctil (hierro fundido recubierto de níquel y hierro fundido recubierto de nylon están disponibles). Los materiales de los asientos de válvula consisten en neopreno, silicona, hipalón, Viton, Buna N, Y EPDM.
Serie de válvulas de mariposa:
Válvulas de oblea
Válvulas de lengüeta completa
Válvulas de brida doble
Válvulas con reborde mono
Válvulas revestidas de Teflon
Si está interesado en las válvulas anteriores, por favor visite nuestro sitio web o envíenos un correo electrónico para más información.
