Información Básica.
No. de Modelo.
rogers 5880
Proceso De Producción
Proceso Semi-Aditivo
Material de Base
Cobre
Materiales aislamiento
Resina Epoxi
Marca
Xjypcb
Paquete de Transporte
Vacuum Package
Especificación
Normal
Marca Comercial
XJYPCB
Origen
China
Código del HS
8534009000
Capacidad de Producción
5000 Square Meter Per Month

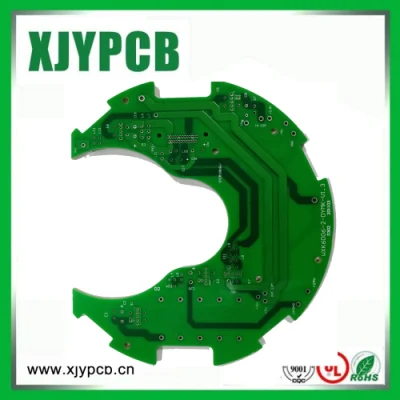

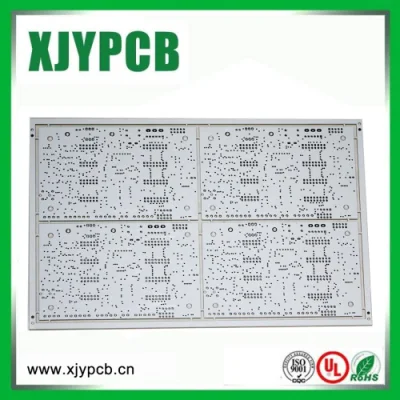

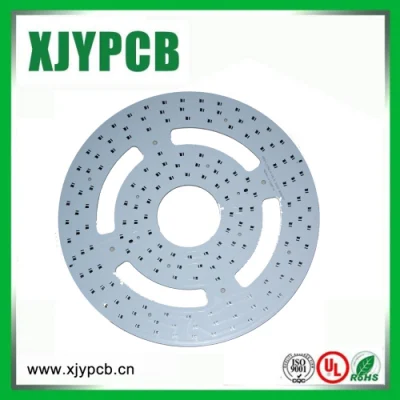

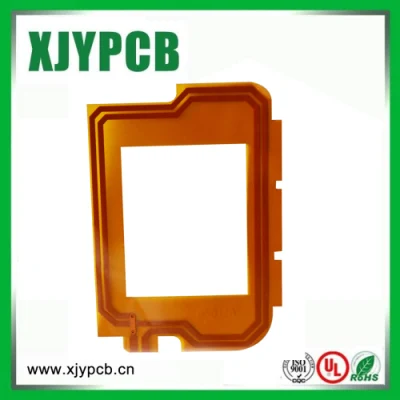

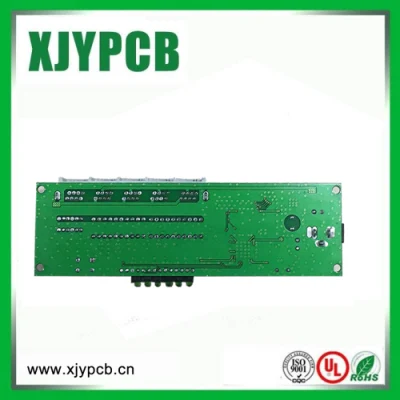

Descripción de Producto
Bienvenido a XJY------------------
Shenzhen Xinjiaye la tecnología electrónica Co., Ltd es un profesional fabricante de pcb tiene más de 10 años de experiencia. Somos capaces de ofrecer 1 al 24 de la capa PCB, que van desde la compra de los componentes de la producción, PCB, PCB asamblea, servicio de copia de pcb.Nuestros productos son ampliamente usados en aparatos de comunicación, los automóviles, electrónica, repuestos de automóviles, computadoras, dispositivos médicos, los sistemas de luz, en el exterior de los sistemas, dispositivos de red y campos de la clase de electrónica de consumo.
+++++++++
Detalles de la rápida
Lugar de procedencia: | Guangdong China (continental) | Nombre de marca: | XJY | Número de modelo: | Xjy-pcb 325 |
Número de capas: | Multi-capa | El material de base: | FR-4 | Espesor de cobre: | 35um |
Espesor de placa: | 1,6 mm | Min. El tamaño del orificio: | 0,25mm | Min. Ancho de línea: | 0,2 mm |
Min. Interlineado: | 0,2 mm | Acabado de superficies: | Chapado en oro de inmersión | Soldermask: | Rojo verde negro o color personalizado |
Certificación: UL, RoHS, ISO9001: 2000
Grosor: 0,2 mm de la junta-2.4mm
Min. El tamaño del orificio: 0,2 mm
Min. Ancho de línea: 0,15 mm
Min. El interlineado: 0,2 mm
Acabado superficial: LF-HAL
Tipo de máscara de soldadura: azul
Serigrafía: blanco
UL, IOS, RoHS9001
plazo de entrega rápida de las 24 horas para PCB de la capa de 2-4
++++++
La capacidad de la tecnología
Los elementos | Solo/a doble cara/Junta Junta multicapa/FPC(1-24Capa) | ||
| Materiales de base | FR-4(alta TG 150°-170°),Fr1,Aluminio,CEM-3,BT,94vo | ||
| Terminar de espesor de cobre | 6 OZ exterior interior,4 OZ | ||
| El acabado de superficie | ENIG, ImAg, ImSn, OSP, HASL,oro chapado | ||
| Terminado el tamaño de la junta | Max de la junta de doble cara | 640 mm de χ 1100mm | |
| Max Junta multicapa | 640 mm de χ 1100mm | ||
| Terminado el tamaño del orificio de la placa de orificio (PTH) | Tamaño del orificio de la Junta terminó mín. | 0,15 mm | |
| Conductor ancho y espaciado | El ancho de Conductor mín. | 0,01 mm | |
| El espaciado de Conductor mín. | 0,01 mm | ||
| El espesor de la galvanoplastia y la capa de recubrimiento | Espesor de cobre de la pared de la PTH | >0,02 mm. | |
| El espesor de la soldadura de estaño de nivelación de aire caliente ( ). | >0,02 mm. | ||
| Nickl espesor/oro | Para los clientes tienen necesidades especiales | ||
| La capa de recubrimiento Nickl | >2um | ||
| La capa de chapado en oro | >0.3um | ||
| Prueba de la Junta desnuda | Prueba de un solo lado | Punto de prueba de máx. | 20480 |
| Prueba de tamaño de la Junta máx. | 400mm χ 300 mm. | ||
| Prueba de doble cara | Punto de prueba de máx. | 40960(Uso General) | |
| 4096(un uso especial) | |||
| Prueba de tamaño de la Junta máx. | 406mm χ 325mm | ||
| 320 mm de χ 400mm | |||
| Prueba de tono de SMT mín. | 0,5 mm | ||
| Tensión de ensayo | 10-250V | ||
| Proceso mecánico | El bisel | 20°, 30°, 45° 60° | |
| La Tolerancia de ángulo | ± 5° | ||
| Profundidad de la tolerancia | ± 0.20mm | ||
| Ángulo de corte en V | 20°, 30°, 45° | ||
| Espesor de placa | 0.1-3.2mm | ||
| El espesor de residuos | ± 0,025mm | ||
| La celda de precisión Paraposition | ± 0,025mm | ||
| La tolerancia de proceso de forma | ± 0,1 mm | ||
| Deformación de la junta | Valor de máx. | El 0,7% | |
| Trazado óptico | Área de trazado máx. | 66mm χ 558.8mm | |
| Precision | ± 0,01 mm | ||
| Precisión repetitivo | ± 0.005mm | ||
Procedimientos de prueba para placa PCB
---Realizamos varios asegurando la calidad de los procedimientos antes de enviar cualquier placa PCB. Estos incluyen:
* Inspección Visual
* Sonda volador
* La cama de clavos
· Control de impedancia *
· * Detección de capacidad de soldadura
* Metallograghic microscopio digital
· *Inspección óptica automática (AOI)
Modalidades para la fabricación de PCB
---Exigencia técnica para PCB asamblea:
* Profesional montaje en superficie y a través de orificios de la tecnología de soldadura
* Varios tamaños como 1206, 0805, los componentes de la tecnología SMD 0603
* Las TIC en el circuito de prueba), FCT(la Prueba del circuito funcional) de la tecnología.
* Asamblea PCB con UL, CE, FCC, la aprobación RoHS
* La tecnología de soldadura por reflujo gas nitrógeno para SMT.
* Alto estándar de la línea de ensamblaje de soldadura SMD&
* Colocación de la junta de interconexión de alta densidad de la capacidad tecnológica.
hora de entrega de placa PCB
1) El tiempo de producción de PCB: Ejemplo: 3-4 días - la producción en masa: Dentro de 7 días
2) de compras de componentes: 2 días si todos los componentes está disponible en nuestro mercado interno.
3) Asamblea PCB: las muestras: Whthin 2 días / producción en masa: Dentro de 5 días
El requisito de cotización y el tiempo:
1) las siguientes especificaciones son necesarios para la cita:
A) el material de base:
B) de espesor de placa:
C) de espesor de cobre:
D) de tratamiento de superficie:
E) de color de la máscara de soldadura y serigrafía:
F) la cantidad
2) dentro de 2 hora después Qutoation obtenemos el archivo de Gerber o PCB archivo con las especificaciones completas
Método de envío y plazos de pago:
1. Por DHL, UPS, FedEx, TNT el uso de clientes cuenta.
2. Te sugerimos el uso de nuestros DHL, UPS, FedEx, TNT transportista.
3. Por EMS (generalmente para los clientes de Rusia), el precio es alto.
4. Por mar para la misa cantidad según requisitos del cliente.
5. Por el transportista del cliente.
6. Por Paypal, T/T, al oeste europea, etc.
Si tienes alguna necesidad, POR FAVOR NO DUDE EN PONERSE EN CONTACTO CONMIGO!
