Lámina aislante de fibra de resina fenólica epoxy Bakelite

Láminas aislantes de fibra Bakelite, fabricadas en nuestra fábrica con resina fenólica epoxy de la más alta calidad. ¡Descubre nuestros productos ahora!
Solicitar un presupuesto

Detalles del producto

Información Básica.

No. de Modelo.
Sheet
Clasificación
Organic Material Aislante
Certificación
ISO9001
Color
Marrón
Marca
Shenglongpan
muestra
como libre
número de modelo
3025/Pfcc201
grosor
2-100mm
tamaño
1000mm x2000mm, tamaño personalizado
uso
protección de aislamiento
operación
propiedades mecánicas y eléctricas ordinarias
temperatura de calor
150-180 C
resistencia a la tracción
81-100 MPa
densidad
1,5g/cm3
acabado de la superficie
suave
Paquete de Transporte
Wooden Box
Especificación
980mm*1980mm & 1020mm*2040mm
Marca Comercial
Shenglongpan
Origen
Jiangsu
Código del HS
3920940000
Capacidad de Producción
5000000PCS/Month

Descripción de Producto


Laminado de papel fenólico (tablero eléctrico de papel) El tablero eléctrico de papel es un material de aislamiento de hoja rígida hecho de papel impregnado hecho de pulpa de papel empapada con fenólico Resina después de hornear y prensado en caliente.papel fenólico placa eléctrica puede Se dividirá en calidad XPC ordinaria y calidad XXXPC (V-o pirorretardante)
El laminado de papel aldehído (tablero eléctrico de papel) es adecuado para maquinaria eléctrica, equipo eléctrico como estructura de aislamiento, y puede usarse en el transformador oil.Compared con tablero eléctrico doméstico ordinario, tiene alta precisión (grosor), buena planicidad y mejores propiedades mecánicas y eléctricas.
Serie   El nombre del índice Unidad         Índice



HP2061 HP2061,5 HP2061,6 HP2062,8
1 Normas aplicables - DIN7735
2   Denpiry g/cm³ 1,30~1,40 1,30~1,40 1,30~1,40 1,30~1,40
3 Resistencia a la flexión de la capa vertical, grosor de la placa ≥1,6mm MPa 150 130 130 80
4 Fuerza de impacto zonal vertical KJ/m2 20 20 15 8
5  Resistencia a la tracción MPa 120 100 100 70
6 resistencia a la compresión MPa 150 150 100 120
7 Fuerza adhesiva N 2000 2000 2000 2000
8 Constante dieléctrica - 5,5 5,5 5,5 5,5
9 Factor de pérdida dieléctrica, 1MHz - - 0,05 0,05 0,08
10 Resistencia eléctrica laminar paralela, en aceite de 9±2ºC, espesor de la placa > 3mmParallel resistencia eléctrica laminar, en aceite de 9±2ºC, espesor de la placa > 3mm KV 15 40 25 25
11

Resistencia eléctrica laminar vertical en aceite a 90±2ºC.

Espesor de 0,5 mm

Espesor de 1,0 mm

Espesor de 2,0 mm

Espesor de 3,0 mm


KV/mm

-
-
-
-

18,2
15,8
13,6
13,0

14,7
12,1
9,3
8,4

16
12,3
9,1
7,7
12 Resistencia de aislamiento tras inmersión Ω - - 5,0×107 1,0×109
13 Conductividad térmica W/m K 0,2 0,2 0,2 0,2
14 Coeficiente de expansión térmica 10-6/K 20 20 20 20
15

La inbibición del agua

Espesor de 5,0 mm

mg
660

350

225

125
16
El índice de temperatura
ºC 120 120 120 120

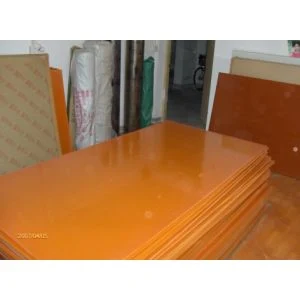

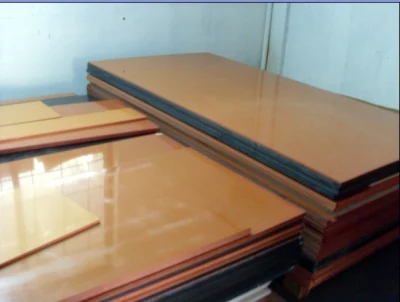

  Epoxy Phenolic Resin Fiber Bakelite Insulation Sheet Epoxy Phenolic Resin Fiber Bakelite Insulation Sheet

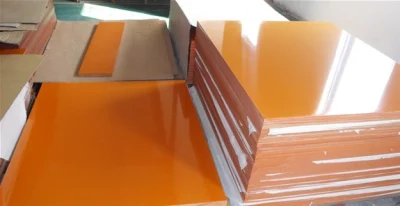

Epoxy Phenolic Resin Fiber Bakelite Insulation Sheet Epoxy Phenolic Resin Fiber Bakelite Insulation Sheet
PREGUNTAS FRECUENTES
Q1:¿es usted compañía comercial o fabricante?
Somos un fabricante, tenemos nuestro propio taller de producción de aislamiento eléctrico poliimida película.
Q2: ¿puede enviar muestras para su análisis?
A4size muestras son gratis, los clientes sólo tienen que pagar un cargo de envío de basura.
Q3: ¿Cómo puede garantizar que la calidad de los productos de masa es la misma que la muestra que me enviaron antes?
Guardamos otra muestra y la marcamos en la compañía cuando la enviamos al cliente. Así que nuestra producción
se basará en y también probaremos el producto antes de su envío.
Q4: ¿Qué paquete utiliza?
El paquete es una parte importante para evitar que las mercancías se rompan en el transporte. Elegirán el embalaje adecuado depende de los materiales.

 Paquete&almacenamiento:
Envasados en rollos y en cartón; almacenar a temperatura ambiente; evitar el fuego. El periodo de almacenamiento es de 12 meses.
